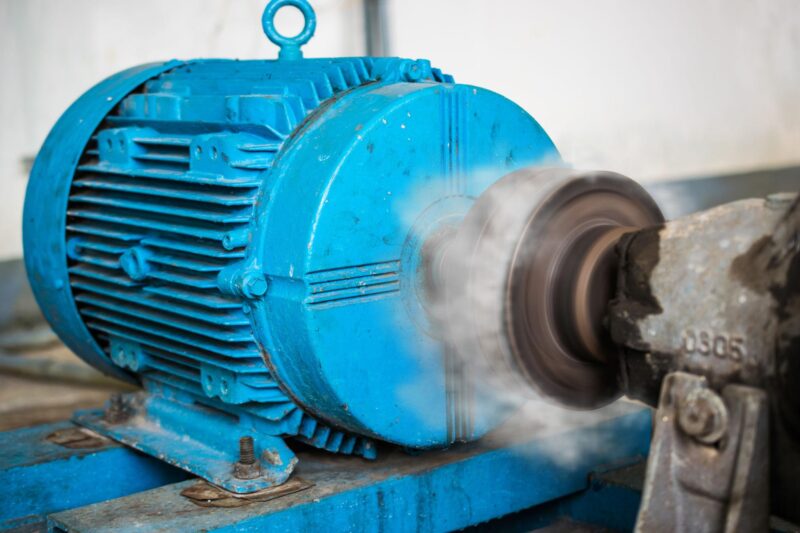

Studi Kasus: Overload Motor Akibat Kesalahan Perhitungan Sizing Pompa

Overload motor akibat kesalahan sizing bukan sekadar gangguan listrik atau gejala kelebihan arus, tetapi indikator kuat bahwa sistem perpipaan atau perhitungan teknis pada pemilihan pompa tidak selaras dengan kondisi riil operasi. Di lapangan, banyak insiden trip motor atau kerusakan komponen mekanik yang dianggap murni masalah elektromekanis ternyata berakar pada kesalahan desain sizing pompa sejak awal. Faktor seperti viskositas media, pressure drop pada sistem, duty cycle, dan kondisi suction sering kali diabaikan atau diasumsikan tanpa verifikasi lapangan. Padahal, perbedaan kecil pada parameter ini bisa menyebabkan beban motor meningkat drastis—terutama saat menangani fluida lengket seperti oli pelumas, heat transfer fluid, resin, atau polymer.

Artikel ini membahas studi kasus nyata yang dijumpai oleh tim teknis kami, khususnya dalam aplikasi Viking Pump sebagai solusi positive displacement pump untuk transfer fluida industri. Kami tidak membahas spesifikasi teknis pompa secara generik, melainkan mengeksplorasi bagaimana kesalahan perhitungan sizing—bahkan dengan margin desain—masih bisa menyebabkan overload motor jika asumsi dasar tidak mencerminkan realitas proses. Tujuannya adalah membantu para project engineer atau tim engineering dalam menghindari biaya koreksi besar akibat sistem pompa yang tidak stabil.

Ketika Motor Jadi Korban dari Pemilihan Pompa yang Tidak Tepat

Overload motor sering kali menjadi gejala, bukan penyakit utama. Dalam banyak kasus, motor tidak dipilih terlalu kecil—melainkan sistem pompa yang bekerja di luar kondisi desainnya. Berikut beberapa kondisi aplikasi yang sering luput dari perhatian saat proses sizing:

• Motor beroperasi di atas beban nominal terus-menerus: Arus motor (ampere) stabil di atas FLA (Full Load Ampere) bahkan dalam kondisi beban normal. Ini bukan karena motor rusak, tapi karena daya yang dibutuhkan pompa melampaui desain.
• Pemilihan pompa tanpa duty point lengkap: Banyak tim engineering hanya mengandalkan flow rate nominal tanpa mengevaluasi seluruh range operasi. Padahal, pada aplikasi dengan variasi temperatur atau komposisi fluida, duty point bisa bergeser signifikan—terutama pada fluida non-Newtonian.
• Kelalaian analisis pressure drop dan kondisi perpipaan: Tidak semua pressure head berasal dari kenaikan elevasi atau tekanan statik. Resistance dari elbow, valve, strainer, dan panjang jalur pipa juga berkontribusi besar terhadap beban pompa. Jika ini tidak dimasukkan dalam perhitungan, pompa akan bekerja lebih keras dari perkiraan.
• Desain kapasitas vs kinerja aktual: Sering kali pompa dirancang untuk 100 m³/jam, tetapi pada kenyataannya sistem hanya stabil di 60 atau 120 m³/jam. Ketidaksesuaian ini menyebabkan pompa beroperasi di luar titik efisiensinya (BEP), dan menyebabkan beban motor tidak stabil.
• Sistem gagal stabil pada kondisi proses tertentu: Misalnya saat proses start-up atau shutdown, dimana viskositas fluida lebih tinggi karena suhu rendah, beban motor melonjak—sering melebihi kapasitas motor bahkan sebelum sistem mencapai temperatur kerja.

Kelima kondisi ini menjadi awal dari masalah yang kemudian dianggap sebagai “kegagalan motor” atau “kerusakan coupling”, padahal akar masalahnya adalah pada kesalahan sizing pompa yang tidak mencerminkan karakteristik proses sebenarnya. Hal ini semakin kritis pada aplikasi pompa untuk cairan kental seperti lube oil transfer, fuel transfer, atau heat transfer fluid, di mana perubahan viskositas punya efek langsung terhadap daya pompa.

Dampak Bisnis dari Pompa yang Tidak Sizing Secara Tepat

Kesalahan sizing bukan hanya masalah teknis, tapi juga berimbas langsung ke kinerja operasional dan profitabilitas. Berikut dampak nyata yang dialami pelanggan ketika sistem pompa salah dipilih:

• Kenaikan frekuensi trip motor dan downtime tak terencana: Motor yang sering overload akan memicu proteksi termal atau MCC trip. Ini menyebabkan proses terhenti, terutama jika tidak ada pompa standby. Dalam sistem continuous process seperti pengolahan kimia atau power plant, downtime ini langsung berdampak pada output produksi.
• Peningkatan konsumsi energi: Pompa yang bekerja di luar BEP atau tidak matching dengan duty point cenderung mengonsumsi lebih banyak daya. Kenaikan ini bisa mencapai 15–30% dari beban desain—tanpa memberi nilai tambah pada flow rate. Dalam jangka panjang, biaya listrik membengkak meski kinerja pompa menurun.
• Suku cadang aus lebih cepat: Shaft, seal, coupling, dan gear dalam pompa gear seperti Viking Pump bekerja lebih keras saat viskositas tinggi atau pressure head melebihi estimasi. Ini mempercepat keausan, meningkatkan frekuensi maintenance, dan berpotensi menyebabkan kebocoran atau kontaminasi fluida.
• Target produksi tidak tercapai: Jika pompa tidak mampu memberikan flow rate konsisten karena terbatas oleh beban motor, proses downstream terganggu. Pada aplikasi bulk liquid transfer, ini bisa berarti jam operasi tambahan hanya untuk mengejar target pengisian tanki.
• Biaya koreksi lebih besar dari investasi awal: Solusi seperti ganti motor lebih besar, tambah VFD, atau modifikasi sistem perpipaan membutuhkan biaya tambahan—sering kali melebihi selisih harga pompa yang lebih tepat sejak awal.

Sangat penting bagi tim engineering untuk memahami bahwa pemilihan pompa bukan sekadar mencari yang bisa mengalirkan fluida dari A ke B, tapi memastikan sistem beroperasi stabil, efisien, dan andal dalam jangka panjang. Ini adalah bagian dari total cost of ownership (TCO) yang sering kali diabaikan dalam decision making.

Kenapa Perhitungan Sizing Sering Gagal di Lapangan?

Kerap kali engineer mengikuti metode klasik dalam perhitungan sizing pompa: flow, head, dan efisiensi. Namun, pendekatan ini bisa gagal jika tidak mempertimbangkan faktor dinamis yang terjadi di lapangan. Berikut penyebab teknis yang paling sering menyebabkan overload motor akibat kesalahan sizing:

• Fokus hanya pada flow nominal, bukan range operasi: Banyak desain sizing hanya menggunakan satu titik desain (design point), padahal sistem sering beroperasi pada berbagai kondisi—start-up, turndown, atau perubahan viskositas. Pompa gear seperti Viking Pump memang bisa handling range luas, namun jika motor tidak didesain untuk beban variabel, risiko overload tetap tinggi.
• Pressure drop sistem tidak dievaluasi lengkap: Banyak proyek hanya menghitung static head dan elevation, tetapi mengabaikan friction loss pada pipa panjang, filter kotor, valve setengah terbuka, atau perubahan diameter pipa. Dalam aplikasi transfer lube oil atau resin, tekanan tambahan ini bisa menambah 2–5 bar pada discharge pressure—beban yang tidak diantisipasi.
• Viskositas dan temperatur tidak dimasukkan dalam perhitungan awal: Ini adalah kesalahan besar. Sebagai contoh, oli SAE 90 pada 40°C memiliki viskositas sekitar 1000 cSt, tapi pada 20°C bisa mencapai 4000 cSt. Ketika pompa di-start pada suhu rendah, beban motor bisa 3–4 kali lipat dari kondisi operasi normal. Tanpa heating system atau motor sizing yang cukup, overload adalah hal yang pasti terjadi.
• Margin desain tidak sesuai konteks aplikasi: Memberi margin 20% pada flow tidak selalu relevan. Pada sistem closed-loop atau aplikasi dengan kontrol pressure, margin besar justru membuat pompa beroperasi jauh dari BEP. Sebaliknya, pada aplikasi dengan variabel viskositas, margin pada torque atau brake horsepower lebih penting daripada flow.
• Ketidakselarasan antara tipe pompa dan duty cycle: Pompa jenis centrifugal tidak cocok untuk fluida sangat kental, begitu pula sebaliknya. Namun banyak proyek memaksakan pompa gear pada kondisi yang seharusnya menggunakan pompa lobe atau screw pump karena tidak mengevaluasi duty cycle secara komprehensif.

Di sinilah pentingnya menggunakan pompa yang dirancang untuk aplikasi tertentu—seperti Viking Pump untuk aplikasi industrial—dengan pertimbangan lengkap tidak hanya flow dan head, tapi juga karakteristik fluida, suhu operasi, dan siklus kerja.

Ceklist Teknis untuk Sizing Pompa yang Andal dan Bebas Overload

Untuk menghindari overload motor akibat kesalahan sizing, perlu pendekatan sistematis yang mencakup seluruh parameter operasional. Berikut adalah praktik teknis yang kami gunakan saat membantu klien mengevaluasi kebutuhan pompa mereka:

• Validasi ulang data proses: Kumpulkan data aktual flow rate (dalam kondisi stabil dan transisi), tekanan suction & discharge, suhu operasi, dan viskositas pada rentang temperatur kerja (termasuk cold start). Jangan hanya mengandalkan data dari P&ID atau proses simulation—verifikasi lapangan wajib dilakukan.
• Cek kondisi suction dan discharge: Apakah ada NPSH (Net Positive Suction Head) yang memadai? Apakah ada kavitas? Panjang jalur suction, ketinggian tangki, dan keberadaan filter sangat memengaruhi kemampuan pompa untuk menghisap fluida kental. Pompa gear seperti Viking Pump sensitif terhadap kondisi suction rendah.
• Analisa beban motor terhadap kebutuhan operasional: Bandingkan ampere operasi aktual dengan FLA dan locked rotor current (LRA). Jika ampere kerja > 90% FLA, dan sistem sering beroperasi pada cold start, kemungkinan besar motor akan overload.
• Sesuaikan sizing dengan karakter aplikasi: Apakah fluida bersifat abrasive, korosif, atau mengendap? Apakah proses bersifat batch atau continuous? Apakah dibutuhkan pompa dengan low shear? Semua ini memengaruhi pemilihan tipe, material, dan drive system pompa.
• Libatkan tim teknis sebelum pembelian: Diskusikan perhitungan sizing sebelum menentukan spesifikasi atau tender. Jika sudah ada pompa existing yang bermasalah, jangan langsung ganti dengan tipe yang sama—analisis dulu apa yang salah.

Dengan checklist ini, risiko kembali terulangnya kesalahan sizing bisa diminimalkan. Pada Viking Pump, kami menyediakan tool dan dukungan teknis untuk membantu kalkulasi BHP (brake horsepower), NPSHr, dan torque berdasarkan data fluida riil.

Bagaimana Tim Teknis Membantu Menyelesaikan Masalah Sizing Pompa

Dalam evaluasi aplikasi pompa, pendekatan kami bukan sekadar menyediakan pompa, tapi membantu klien memahami konteks proses secara menyeluruh. Proses dimulai dari analisis data dan tidak langsung loncat ke rekomendasi produk.

• Kami mulai dengan data duty point dan kebutuhan proses: Kami tidak hanya melihat flow dan head, tapi juga duty cycle, frekuensi operasi, dan kondisi start-up/shutdown. Ini penting untuk menentukan apakah pompa butuh pre-heating, atau apakah dibutuhkan VFD.
• Review viskositas, tekanan, dan kondisi suction: Data viskositas pada suhu rendah sering kali jadi faktor penentu. Kami mengevaluasi apakah pompa bisa start pada kondisi cold, atau apakah sistem perlu dilengkapi heater atau bypass.
• Rekomendasi tipe Viking Pump berdasarkan aplikasi: Ada banyak tipe Viking Pump—dari seri T hingga seri H—dengan spesifikasi sealing, material, dan performa yang berbeda. Rekomendasi tidak hanya berdasarkan efisiensi, tapi juga maintainability dan spare part availability.
• Simulasi risiko overload dan konsumsi energi: Dengan software atau spreadsheet teknis, kami bisa proyeksikan beban motor pada kondisi operasi berbeda, termasuk margin saat cold start atau pressure peak. Ini membantu menentukan apakah motor yang ada masih cukup, atau butuh upgrade.
• Konsultasi technical-commercial yang realistis: Kami tidak hanya fokus pada harga atau lead time, tapi juga membahas keandalan sistem jangka panjang, TCO, dan risiko operasional jika sizing tidak tepat.

Langkah-langkah ini membantu klien membuat keputusan yang lebih teknis dan berbasis data, bukan hanya tren pasar atau pengalaman proyek sebelumnya yang tidak relevan.

Insight dari Lapangan: 28 Tahun Menghadapi Salah Sizing Pompa Industri

Artikel ini ditinjau oleh Yulianus Waryanto, Sales Manager sekaligus Dosing Pump Specialist di PT ZI-TECHASIA, yang telah lebih dari 28 tahun berkecimpung dalam penjualan dan analisis kebutuhan pompa industri.

“Sering kali, kesalahan sizing bermula dari asumsi yang terlalu optimis,” katanya. “Misalnya, ‘viskositas ini tidak terlalu tinggi, pompa biasa bisa handle’. Tapi saat fluida berubah suhu, atau ada kontaminasi air, pompa tiba-tiba tidak bisa start. Motor langsung trip.”

Yulianus menekankan pentingnya komunikasi antara tim engineering, operasi, dan supplier pompa sejak awal. “Kami pernah menemukan pompa yang diganti tiga kali karena overload, padahal solusinya bukan ganti merek, tapi cukup tambah heater di suction line dan review ulang diameter pipa. Tapi karena tidak ada analisis menyeluruh, mereka terus mengganti pompa dengan kapasitas lebih besar—yang malah memperburuk kondisi karena NPSHr naik.”

Pengalamannya menunjukkan bahwa project engineer harus lebih kritis terhadap dokumen spesifikasi pompa. “Jangan hanya lihat flow dan head di datasheet. Tanya: berapa viskositas pada 20°C? Berapa tekanan di suction saat tangki ¼ penuh? Apakah fluida bersifat shear-sensitive? Pertanyaan-pertanyaan ini yang mencegah overload motor akibat kesalahan sizing.”

Studi Kasus: Motor Pompa Trip Berulang pada Sistem Lube Oil Transfer

Kondisi awal: Sebuah plant pengolahan logam menggunakan pompa gear untuk mentransfer lube oil dari tangki storage ke mesin rolling. Pompa dirancang untuk 60 m³/jam pada tekanan 8 bar, dengan motor 30 kW. Pompa beroperasi pada suhu 45–50°C.

Masalah: Setiap pagi saat shift pertama, motor pompa sering trip setelah 2–3 menit operasi. Inspeksi menyatakan motor tidak overheat dan coupling tidak rusak. Pompa ganti seal setiap 3 bulan karena kebocoran pada stuffing box.

Evaluasi teknis: Tim teknis kami melakukan inspeksi lapangan dan menemukan:

• Suhu lube oil saat start-up hanya 18–22°C, dengan viskositas sekitar 3200 cSt (pada 20°C).
• Pressure drop pada filter dan pipa suction mencapai 1,8 bar saat cold start.
• Ampere operasi mencapai 78 A selama 5 menit pertama, sedangkan FLA motor hanya 56 A.
• NPSHa (Net Positive Suction Head available) hanya 3,2 m, sedangkan NPSHr pompa adalah 4,0 m pada viskositas tinggi.

Arah solusi: Kami merekomendasikan:

• Tambahkan electric heater pada tangki storage untuk menjaga suhu min. 35°C sebelum start-up.
• Upgrade pipa suction dari DN80 ke DN100 dan kurangi jumlah elbow.
• Ganti pompa dengan tipe Viking Pump seri T, yang memiliki NPSHr lebih rendah dan dilengkapi mechanical seal tipe cartridge.
• Gunakan soft starter untuk mengurangi beban inrush pada motor saat start.

Hasil: Setelah modifikasi, motor tidak lagi trip. Ampere stabil di 52 A selama operasi, bahkan saat start-up. Seal tidak perlu diganti lebih dari 12 bulan, dan sistem bisa beroperasi stabil tanpa gangguan.

Pelajaran: Kesalahan tidak terletak pada merek pompa, tetapi pada tidak memasukkan kondisi cold start dan pressure drop suction dalam perhitungan sizing. Dengan data yang lebih komprehensif, masalah ini bisa dicegah sejak awal.

Apa yang Harus Dicek Saat Rancang Ulang Sizing Pompa

Pertanyaan Umum tentang Overload Motor dan Sizing Pompa

1. Apa penyebab overload motor pada pompa industri?
Overload motor bisa disebabkan oleh beban mekanik yang terlalu tinggi akibat pressure head yang melebihi desain, viskositas tinggi, NPSH tidak memadai, atau masalah mekanik seperti misalignment atau bearing rusak. Namun, 70% kasus overload yang kami tangani berakar pada kesalahan sizing, bukan kerusakan komponen.

2. Bagaimana kesalahan sizing pompa menyebabkan overload?
Ketika pompa dipilih berdasarkan flow dan head tanpa menganalisa viskositas, pressure drop, atau kondisi cold start, pompa akan bekerja lebih keras dari rencana. Daya poros (brake horsepower) meningkat, sehingga motor menarik arus lebih tinggi dari FLA—memicu overload relay.

3. Data apa yang wajib disiapkan untuk sizing pompa?
Minimal: flow rate (dalam m³/jam), discharge pressure (bar), suction pressure (NPSHa), suhu operasi dan start-up, viskositas pada suhu tersebut, dan sifat kimia fluida (apakah korosif, abrasive, atau mengendap). Untuk aplikasi kritis, tambahkan duty cycle dan kondisi perpipaan.

4. Apakah viskositas fluida memengaruhi beban motor?
Ya, sangat signifikan. Pompa gear seperti Viking Energy Pump bisa handling viskositas hingga 1.000.000 cSt, tetapi semakin tinggi viskositas, semakin besar daya yang dibutuhkan—terutama saat start-up. Ini langsung berdampak pada beban motor.

5. Kapan perlu evaluasi ulang sizing pompa existing?
Ketika ada perubahan fluida, perubahan suhu proses, penambahan pipa/valve, atau jika sering terjadi trip motor, seal bocor, atau bearing aus cepat. Juga saat ingin mengganti pompa atau upgrade sistem.

Pilih Pompa Bukan Hanya untuk Hari Ini, Tapi untuk 10 Tahun ke Depan

Menghindari overload motor akibat kesalahan sizing bukan tentang memilih pompa terbesar atau motor paling kuat, tapi tentang kejelian dalam menganalisa kondisi operasi secara menyeluruh. Kesalahan kecil dalam perhitungan viskositas atau pressure drop bisa berbuah mahal dalam bentuk downtime, spare part, dan konsumsi energi.

Saat memilih Viking Pump sebagai solusi industrial pump untuk aplikasi transfer fluida, pastikan sizing didasarkan pada data aktual, bukan asumsi. Evaluasi kondisi cold start, pressure drop, dan duty cycle. Gunakan pompa yang sesuai dengan karakter fluida—baik itu cairan kental, fluida lengket, atau cairan korosif.

Jika Anda menghadapi masalah overload motor, jangan berhenti pada pengecekan electrical saja. Diskusikan perhitungan sizing untuk aplikasi Anda bersama tim PT ZI-TECHASIA. Kami akan membantu mengevaluasi data proses, merekomendasikan tipe pompa yang paling sesuai, dan mencegah biaya koreksi yang lebih besar di masa depan.
