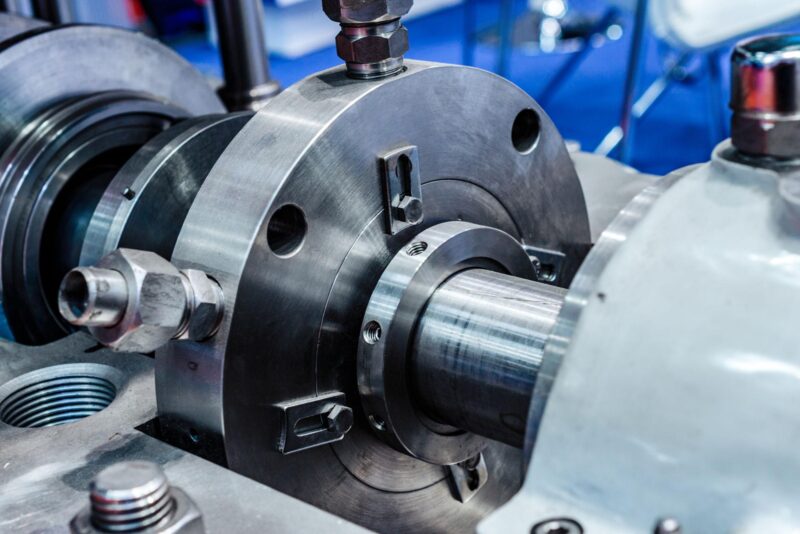

Bagaimana Double Seal Mengurangi Risiko Insiden Operasional?

Dalam operasi pompa industri, terutama pada aplikasi transfer fluida berisiko, area sealing menjadi salah satu titik kritis. Double mechanical seal bukan lagi pilihan sekunder, melainkan komponen kunci dalam desain sistem yang menekankan keandalan operasional dan keselamatan. Apalagi jika Anda bekerja dengan fluida kimia agresif, bersuhu tinggi, atau bertekanan tinggi—konfigurasi seal menjadi faktor penentu apakah sistem tetap berjalan lancar atau berpotensi mengalami gangguan serius.

Banyak insiden kebocoran tidak berawal dari kegagalan pompa secara mekanis, tetapi dari kegagalan perencanaan sealing sejak awal. Di fasilitas proses modern, single mechanical seal masih digunakan secara luas, tetapi konfigurasi ini tidak selalu mampu menangani kompleksitas operasi dengan toleransi kesalahan rendah. Dengan munculnya standar HSE yang lebih ketat dan biaya downtime yang semakin tinggi, industri mulai beralih ke sistem double mechanical seal sebagai bagian dari strategi mitigasi risiko.

Artikel ini membahas secara teknis mengapa double seal menjadi solusi penting dalam mengurangi risiko operasional, khususnya dalam sistem industrial pump seperti produk Viking Pump yang digunakan untuk transfer fluida kimia, solvent, amine, glycol, dan berbagai cairan lainnya dalam proses bulk liquid transfer. Kami juga akan mengaitkan pemahaman tersebut dengan studi kasus nyata, faktor teknis pemilihan seal, serta proses evaluasi yang dilakukan oleh tim teknis berpengalaman.

Kapan Area Sealing Menjadi Titik Kritis Operasional?

Di lapangan, insiden terkait kebocoran jarang muncul tiba-tiba. Sebaliknya, mereka bermula dari kondisi yang dianggap “normal” oleh tim operasi—seperti uap ringan dari area seal, tetesan periodik, atau tekanan support system yang tidak stabil. Namun, setiap gejala kecil ini dapat menandakan degradasi pada komponen penyegel.

Fluida proses, terutama yang mengandung bahan kimia korosif, pelarut, atau beracun, cenderung merembes keluar melalui area seal utama. Pada pompa single mechanical seal, satu-satunya penghalang antara ruang proses dan lingkungan adalah satu set permukaan seal. Jika seal ini aus, retak, atau mengalami thermal distress, maka kebocoran menjadi hampir tidak terhindarkan.

Kondisi ini diperparah jika proses berjalan pada temperatur tinggi atau tekanan ekstrem. Dalam banyak kasus, tim operasional tidak menyadari bahwa tekanan diferensial antara flush plan dan chamber seal dapat menyebabkan kerusakan dini. Belum lagi kontaminasi dari partikel padat atau kavitas yang mempercepat keausan. Apalagi jika fluida bersifat lengket atau tinggi viskositas, seperti dalam aplikasi transfer cairan kental, yang menyebabkan gaya tarik tambahan pada rotor dan seal face.

Sayangnya, pemilihan konfigurasi sealing sering kali baru dibahas ketika terjadi insiden—bukan sebagai bagian dari proses desain awal. Engineer proses biasanya fokus pada kapasitas aliran, tekanan discharge, dan efisiensi, sementara aspek proteksi seal justru dilimpahkan ke vendor atau dianggap sebagai “standard equipment”. Padahal, keputusan antara single seal dan double mechanical seal harus dibuat sejak fase spesifikasi pompa.

Setiap kebocoran, meskipun dalam skala kecil, dapat menjadi sumber risiko besar: paparan bahan berbahaya bagi operator, kontaminasi lingkungan, kegagalan audit keselamatan, hingga interupsi produksi yang mahal. Di beberapa industri kimia dan petrokimia, bahkan tetesan per jam di area seal cukup untuk memicu alarm HSE dan mengharuskan shutdown darurat.

Ketika Single Seal Tidak Cukup Melindungi Proses

Single mechanical seal adalah konfigurasi paling umum dan memang cukup memadai untuk banyak aplikasi. Namun, mereka memiliki batasan nyata dalam menangani:

• Fluida yang sangat korosif seperti asam klorida atau sodium hydroxide.
• Solvent dengan titik didih rendah seperti xylene, toluene, atau MEK.
• Cairan yang mudah menguap dan membentuk uap berbahaya saat terpapar atmosfer.
• Proses dengan tekanan operasi di atas 15 bar.
• Aplikasi dengan kondisi suhu di atas 200°C.

Dalam banyak kasus, penggunaan single seal dalam kondisi seperti ini bukanlah kesalahan teknis—melainkan hasil dari asumsi bahwa “pompa standar sudah cukup”. Padahal, sistem sealing bukan komponen yang bisa distandarisasi secara mutlak. Setiap fluida, bahkan dengan sifat kimia yang mirip, dapat berperilaku berbeda tergantung pada konsentrasi, kebersihan, dan siklus operasi.

Misalnya, dalam aplikasi transfer amine yang digunakan untuk gas sweetening, fluida ini sangat higroskopis dan mudah mengkristal saat terpapar udara. Jika terjadi kebocoran kecil di area seal, uap amine akan membentuk kristal padat yang mengganggu fungsi seal dan menyebabkan kegagalan total dalam hitungan hari. Ini bukan sekadar masalah maintenance, tapi risiko operasional yang berdampak langsung pada produksi.

Kebocoran juga mengganggu kepatuhan terhadap regulasi lingkungan dan kesehatan kerja. Dalam audit internal atau eksternal, keberadaan kebocoran—even pada level mikro—dapat dicatat sebagai temuan kritis. Dampaknya, perusahaan harus mengalokasikan sumber daya untuk perbaikan, pelaporan, dan bahkan sanksi jika temuan tersebut berulang.

Yang lebih krusial, kepercayaan operasi terhadap sistem pompa perlahan menurun. Operator mulai enggan mengandalkan pompa untuk duty cycle yang panjang. Maintenance tim harus sering melakukan inspeksi visual dan penggantian seal prematur. Dalam jangka panjang, semua ini menggerus efisiensi operasional dan meningkatkan Total Cost of Ownership (TCO).

Dampak Bisnis dari Kegagalan Sealing yang Tak Terduga

Insiden kebocoran bukan hanya soal teknis—ia punya efek riil terhadap bottom line perusahaan. Dalam industri proses, downtime tidak selalu berarti kerugian langsung. Ia juga mencerminkan hilangnya momentum produksi, potensi gagal memenuhi kontrak, dan kerusakan reputasi sebagai produsen yang stabil.

Ketika terjadi kebocoran akibat kegagalan seal, sering kali sistem pompa harus segera dihentikan. Ini berarti proses upstream dan downstream ikut terganggu. Dalam fasilitas continuous process seperti refinery atau chemical plant, satu pompa yang tidak beroperasi bisa menyebabkan bottleneck di seluruh pabrik. Durasi downtime bervariasi, tapi rata-rata dari inspeksi, pemeliharaan, hingga startup kembali bisa memakan waktu 4 hingga 12 jam—dengan biaya operasional yang terus berjalan.

Secara finansial, biaya maintenance juga naik signifikan. Penggantian mechanical seal tidak murah—suku cadangnya mahal, dan tenaga ahli (seal technician) harus dipanggil. Di luar itu, ada biaya terkait pembuangan limbah cair berbahaya, pembersihan area, dan potensi penggantian rotor atau casing jika terjadi korosi lanjutan akibat rembesan fluida.

Risiko HSE juga meningkat tajam. Paparan terhadap fluida beracun atau korosif bisa menyebabkan cedera kerja, bahkan jika hanya dalam bentuk uap. Audit internal HSE dapat memberikan catatan merah terhadap unit proses tersebut, yang kemudian harus ditindaklanjuti dengan laporan akar penyebab (root cause analysis) dan action plan. Dalam beberapa kasus, regulator lokal dapat melakukan inspeksi mendadak, yang menimbulkan tekanan tambahan terhadap manajemen.

Yang tidak kalah penting: kepercayaan internal terhadap kinerja sistem pompa menurun. Operator mulai memilih untuk memutar sistem cadangan lebih dini, meskipun belum diperlukan. Maintenance team mengalokasikan waktu lebih untuk inspeksi daripada untuk perbaikan preventif. Akhirnya, sistem operasi menjadi defensif—bukan efisien.

Persoalan ini menunjukkan bahwa keputusan terkait sealing harus dipandang sebagai investasi kehandalan, bukan sekadar biaya operasional.

Akar Masalah: Mengapa Seal Gagal Sebelum Waktunya?

Banyak kegagalan seal bukan disebabkan oleh kualitas material seal itu sendiri, tetapi oleh ketidaksesuaian antara desain sistem dan kondisi aplikasi nyata. Berikut adalah lima penyebab teknis utama yang sering diabaikan:

1. Karakter fluida yang tidak diperhitungkan secara lengkap.
Banyak spesifikasi fluida yang hanya mencantumkan nama kimia (misalnya: sulfuric acid 98%) tanpa menyebutkan tingkat kebersihan, kandungan padatan tersuspensi, atau potensi pembentukan kristal. Padahal, partikel abrasif dapat merusak seal face dalam waktu singkat, meskipun materialnya tahan korosi. Demikian juga dengan fluida lengket seperti resin atau polymer, yang dapat menyebabkan “coking” di area seal dan mengganggu gerakan aksial dari secondary seal.

2. Tekanan dan suhu proses tidak selaras dengan rating seal.
Seal dirancang untuk bekerja dalam kisaran tekanan dan temperatur tertentu. Melampaui batas ini—misalnya karena fluktuasi tekanan akibat control valve yang tidak stabil—dapat menyebabkan thermal cracking, extrusion elastomer, atau kegagalan secondary sealing element. Dalam aplikasi seperti transfer glycol pada suhu tinggi, perlu dipastikan apakah seal menggunakan elastomer tahan panas seperti FFKM.

3. Material seal tidak kompatibel dengan fluida.
Ini sering terjadi saat operator “mengganti fluida” tanpa memperbarui data compatibility. Misalnya, seal dengan komponen karbon dan ceramic yang cocok untuk air bersih bisa cepat rusak jika digunakan untuk sodium hypochlorite, karena oksidasi yang cepat. Demikian juga dengan penggunaan Buna-N untuk solvent aromatik—hampir pasti akan membengkak dan gagal dalam waktu singkat.

4. Sistem support seal tidak dievaluasi sejak awal.
Sistem seperti flush plan (API Plan 11, 21, 54), barrier fluid (dalam double seal konfigurasi tandem atau back-to-back), atau cooling jacket, harus dipilih berdasarkan kondisi operasi. Jika sistem flush tidak tersedia atau tidak sesuai (misalnya tanpa filter atau cooler), maka fluida proses tidak mampu menjaga temperatur seal face, menyebabkan dry running dan kerusakan.

5. Tidak adanya monitoring kebocoran dalam desain sistem.
Dalam instalasi dengan single seal, tidak ada mekanisme untuk mendeteksi kebocoran sebelum mencapai atmosfer. Sedangkan double mechanical seal dengan barrier fluid memungkinkan deteksi dini melalui pressure switch, level transmitter, atau visual indicator. Tanpa sistem monitoring, operasi tidak bisa memprediksi kegagalan—sehingga harus reaktif.

Langkah Praktis untuk Mencegah Kegagalan Sealing

Sebelum menentukan apakah suatu aplikasi memerlukan double mechanical seal, ada proses evaluasi teknis yang harus dilakukan secara sistematis. Berikut adalah lima langkah kunci yang digunakan oleh tim teknis dalam menilai kebutuhan sealing:

1. Lakukan analisis risiko fluida proses.
   Evaluasi apakah fluida bersifat berbahaya, mudah menguap, korosif, atau toksik. Gunakan SDS (Safety Data Sheet) dan klasifikasi GHS. Jika fluida termasuk dalam kategori yang membutuhkan containment ekstra (misalnya kelas B atau A menurut API 682), maka double seal harus dipertimbangkan.
2. Bandingkan opsi single vs. double mechanical seal.
   Single seal mungkin cukup untuk aplikasi non-kritis seperti transfer air atau minyak pelumas. Namun, untuk fluida kimia berisiko tinggi seperti dalam chemical transfer, double seal memberikan lapisan perlindungan tambahan. Konfigurasi tandem atau back-to-back dengan barrier fluid (biasanya nitrogen atau glycol) memungkinkan deteksi kebocoran dini dan mencegah fugitive emission.
3. Review kompatibilitas material seal dan elastomer.
   Pastikan material seal face (seperti silicon carbide, tungsten carbide) dan secondary seal (FFKM, PTFE, Viton) sesuai dengan fluida proses. Gunakan compatibility chart sebagai panduan, tetapi pertimbangkan juga konsentrasi dan fluktuasi suhu. Dalam aplikasi solvent transfer, banyak operator beralih ke metal bellows seal untuk menghindari kerusakan elastomer.
4. Evaluasi kebutuhan flush, barrier, atau support system.
   Double seal tidak berdiri sendiri—ia membutuhkan sistem pendukung. Apakah Anda membutuhkan API Plan 53A (pressurized reservoir), Plan 52 (unpressurized), atau Plan 54 (dual seal with external pressurized source)? Pilihan ini tergantung pada tekanan proses, lokasi instalasi, dan ketersediaan sumber fluida pendukung.
5. Konsultasi dengan tim teknis untuk validasi aplikasi.
   Jika Anda belum yakin dengan pilihan seal, jangan berasumsi. Konsultasikan dengan penyedia pompa dan seal yang memahami kompleksitas fluida dan kondisi operasi nyata. Tim kami siap membantu dalam evaluasi data proses dan rekomendasi konfigurasi sealing yang sesuai.

Bagaimana Tim Teknis Membantu Anda Memilih Konfigurasi Seal yang Tepat?

Pendekatan kami bukan sekadar menjual pompa atau seal. Kami bekerja sebagai mitra teknis dalam merancang sistem yang andal, sesuai kondisi nyata di lapangan. Proses evaluasi dimulai dari data aplikasi, bukan dari produk.

Pertama, kami mengumpulkan data proses: sifat kimia dan fisika fluida, tekanan dan suhu operasi, duty cycle, suction condition, dan viskositas. Data ini menjadi dasar analisis risiko kebocoran fluida. Kami menilai potensi dampak jika terjadi kebocoran—apakah itu berdampak langsung pada keselamatan, lingkungan, atau produksi.

Selanjutnya, kami meninjau konfigurasi seal yang saat ini digunakan. Apakah masih single seal? Jika ya, apakah sudah dilengkapi sistem flush? Jika tidak, maka risiko kebocoran lebih tinggi. Kami juga membandingkan antara opsi double mechanical seal dengan konfigurasi yang sesuai standar API 682, seperti tipe 3 (untuk layanan kritis) dengan Plan 53A.

Berdasarkan data tersebut, kami merekomendasikan tipe pompa Viking Pump yang paling sesuai—baik itu gear pump untuk fluida kental, atau lobe pump untuk produk yang sensitif terhadap gesekan. Kami juga mengevaluasi material casing, rotor, dan komponen seal agar kompatibel dengan fluida dan kondisi operasi.

Tidak kalah penting, kami memberikan konsultasi technical-commercial—bukan hanya soal teknik, tetapi juga efeknya terhadap TCO, siklus maintenance, dan keandalan sistem. Tujuannya adalah membuat keputusan investasi yang seimbang antara risiko dan biaya.

Kami tidak memaksakan penggunaan double seal pada semua aplikasi. Namun, pada aplikasi dengan fluida berisiko tinggi, sistem ini adalah langkah proaktif yang menghindari biaya besar di masa depan.

Insight dari Lapangan: Keandalan Sistem Dimulai dari Perencanaan

Artikel ini telah direview oleh Mochammad Ibnu Prabowo, Sales Executive di PT ZI-TECHASIA dengan pengalaman lebih dari 10 tahun di bidang rotary equipment services, project key account, dan hse compliance untuk proyek geothermal dan petrokimia.

Menurut Pak Ibnu, “Masalah sealing sering kali tidak diprioritaskan saat pemilihan pompa. Padahal, di lapangan, 60% insiden pompa terkait dengan kegagalan seal atau sistem pendukungnya. Banyak fasilitas yang baru sadar akan pentingnya double seal setelah mengalami kebocoran berulang, yang akhirnya memaksa mereka melakukan modifikasi besar-besaran.”

Perlu dipahami bahwa double mechanical seal bukan sekadar “upgrade” terhadap single seal. Ini adalah perubahan filosofi—dari pemeliharaan reaktif menjadi desain preventif. Dalam proyek-proyek besar seperti refinery atau chemical plant, tim HSE kini secara rutin meminta laporan material compatibility dan rekomendasi sealing konfigurasi sejak awal.

“Saya telah melihat kasus di mana perusahaan mengganti puluhan pompa dari single ke double seal setelah audit API menghasilkan temuan kritis,” lanjutnya. “Sebenarnya, jika sudah dipertimbangkan sejak awal, biaya investasinya jauh lebih rendah daripada melakukan retrofiting.”

Insight dari lapangan ini menunjukkan bahwa keputusan teknis harus didasarkan pada konteks operasi nyata—bukan hanya spesifikasi kertas.

Studi Kasus: Meningkatkan Proteksi pada Transfer Kimia Kritis

Sebuah fasilitas proses kimia di Jawa Tengah mengoperasikan pompa untuk mentransfer cairan kimia intermediate yang bersifat korosif dan mudah menguap. Pompa yang digunakan merupakan tipe positive displacement pump dari Viking Pump untuk aplikasi chemical transfer.

Sejak awal, pompa dilengkapi dengan single mechanical seal dan flush plan sederhana. Namun, dalam 6 bulan pertama operasi, terjadi tiga kali kebocoran kecil di area seal. Meski tidak menyebabkan shutdown, insiden ini tercatat dalam laporan HSE dan menjadi temuan dalam audit internal.

Tim teknis melakukan evaluasi menyeluruh. Mereka menemukan bahwa:

• Fluida memiliki tekanan uap tinggi dan cenderung menguap saat seal terbuka.
• Single seal tidak dilengkapi sistem deteksi kebocoran.
• Temperatur operasi mencapai 180°C, mendekati batas atas rating seal.

Solusi yang diusulkan adalah mengganti konfigurasi menjadi double mechanical seal dengan API Plan 53A—menggunakan barrier fluid (glycol) dalam reservoir terpressurisasi. Selain itu, material seal diubah menjadi silicon carbide vs. silicon carbide dengan secondary seal FFKM untuk ketahanan termal dan kimia.

Setelah modifikasi, pompa beroperasi lebih dari 18 bulan tanpa insiden. Sistem monitoring tekanan barrier fluid memungkinkan deteksi dini jika terjadi kebocoran seal primer. Tim operasi melaporkan peningkatan kepercayaan terhadap sistem pompa, dan tidak ada lagi temuan terkait fugitive emission pada audit berikutnya.

Pelajaran penting dari kasus ini: pencegahan lebih murah daripada perbaikan. Meski biaya awal lebih tinggi, investasi pada double mechanical seal menghindari biaya tidak langsung dari downtime, audit, dan perbaikan darurat.

Checklist Teknis Sebelum Memilih Konfigurasi Seal

Pertanyaan Umum tentang Double Mechanical Seal

1. Apa itu double mechanical seal?
Double mechanical seal adalah konfigurasi dengan dua set permukaan penyegel yang dipisahkan oleh ruang barrier atau flush. Ruang ini diisi dengan fluida netral (seperti glycol atau nitrogen) yang bertekanan lebih rendah atau lebih tinggi dari fluida proses, tergantung konfigurasi. Sistem ini memungkinkan deteksi kebocoran dan mencegah fugitive emission ke atmosfer.

2. Kapan double mechanical seal lebih tepat dibanding single seal?
Double seal lebih tepat ketika fluida bersifat berbahaya, mudah menguap, korosif, atau toksik. Juga digunakan saat standar HSE atau regulasi membutuhkan containment tingkat tinggi, seperti dalam aplikasi industrial pump untuk minyak dan gas, kimia, atau farmasi.

3. Apakah double seal bisa mengurangi risiko kebocoran pompa?
Ya. Dengan adanya lapisan sekunder dan sistem monitoring, double seal dapat mendeteksi kebocoran sejak dini dan mencegah kebocoran ke atmosfer. Ini sangat penting dalam menjaga kepatuhan HSE dan menghindari downtime tak terduga.

4. Faktor apa saja yang perlu dicek sebelum memilih double seal?
Faktor utama meliputi: sifat fluida, tekanan dan suhu operasi, material kompatibilitas, ketersediaan sistem support (seperti Plan 53/54), dan kebutuhan monitoring. Selain itu, pastikan pompa mendukung instalasi double seal secara mekanis.

5. Apakah Viking Pump dapat digunakan untuk aplikasi fluida kimia berisiko?
Ya. Viking Pump menawarkan berbagai tipe pompa transport pump dan bulk liquid transfer yang dapat dikonfigurasi dengan double mechanical seal, material tahan korosi, dan sistem pendukung sesuai kebutuhan aplikasi kimia kritis.

Waktu yang Tepat untuk Evaluasi Sistem Sealing Anda

Pemilihan pompa—termasuk konfigurasi seal—bukan keputusan teknis yang bisa dibuat hanya berdasarkan katalog. Ia harus bermula dari pemahaman mendalam terhadap aplikasi: karakter fluida, kondisi operasi, dan konsekuensi kegagalan. Viking Pump, dengan rentang produk yang luas untuk cairan kental hingga fluida volatile, memberikan fleksibilitas dalam konfigurasi sealing untuk memenuhi tuntutan industri modern.

Double mechanical seal bukan sekadar perangkat pelengkap. Ia adalah bagian dari filosofi operasi yang menekankan keandalan, keselamatan, dan kepatuhan. Di tengah tekanan untuk meningkatkan efisiensi dan mengurangi risiko, investasi pada sistem sealing yang tepat adalah langkah strategis yang membayar sendiri dalam jangka panjang.

Jika aplikasi Anda melibatkan fluida kimia berisiko, suhu tinggi, atau tekanan ekstrem, jangan menunggu insiden terjadi. Evaluasi sistem sealing Anda sekarang—sebelum kebocoran mengganggu produksi, menyebabkan biaya tambahan, atau membahayakan keselamatan.

Diskusikan Kebutuhan Double Seal untuk Aplikasi Anda bersama tim teknis PT ZI-TECHASIA. Kami siap membantu Anda melakukan analisis risiko, rekomendasi pompa, dan solusi sealing yang sesuai dengan kondisi nyata di lapangan. Hubungi kami sekarang untuk konsultasi teknis.
