Panduan Lengkap Membaca Pump Data Sheet untuk Engineer

Dalam dunia rekayasa industri, pump data sheet bukan sekadar dokumen pelengkap inquiry atau proses procurement. Bagi seorang project engineer, ini adalah representasi teknis dari kebutuhan sistem fluida — peta rinci yang membantu menentukan apakah sebuah pompa akan berjalan optimal di lapangan, atau malah menjadi sumber masalah tanpa diketahui sejak awal. Sayangnya, banyak engineer masih melihat pump data sheet sebagai formalitas administratif. Padahal, kesalahan baca atau kelalaian interpretasi terhadap dokumen ini berpotensi mengakibatkan salah spesifikasi pompa, masalah suction, flow yang tidak stabil, overheating, bahkan downtime produksi.

Khususnya saat memilih Viking Pump, salah satu merek terkemuka dalam dunia positive displacement pump untuk aplikasi transfer fluida industri, membaca data sheet secara menyeluruh justru menjadi langkah kunci untuk memastikan pilihan pompa sesuai dengan karakteristik fluida seperti viskositas tinggi, suhu operasi ekstrem, atau sifat korosif. Artikel ini dibuat untuk membantu engineer membongkar setiap elemen penting dalam pump data sheet, menghindari jebakan teknis yang sering diabaikan, dan meminimalisasi risiko bisnis akibat salah pemahaman di tahap perencanaan.

Batasan Fokus Engineer: Ketika Flow Rate dan Pressure Menjadi Segalanya

Salah satu pola umum yang terlihat di lapangan adalah dominasi dua parameter: flow rate dan pressure. Engineer sering kali mulai evaluasi hanya dari dua angka ini, tanpa menyelami lebih dalam konteks operasional. “Butuh 50 m³/jam pada 10 bar?” — ya, tapi apakah fluida yang dipompa minyak berat dengan viskositas 1000 cSt pada 60°C? Apakah kondisi suction-nya terbatas karena tangki rendah? Apakah fluida bersifat shear-sensitive seperti polymer atau adhesive?

Di sinilah letak masalah. Terlalu sering, parameter proses seperti temperatur, kepadatan, dan sifat abrasi hanya disebutkan ringan atau bahkan diabaikan. Padahal, untuk pompa gear seperti industrial pump Viking, viskositas dan temperatur sangat menentukan kecepatan rotasi, tipe seal mekanis, dan pilihan material wetted parts. Sebuah pompa yang terlihat “cukup” dari segi kapasitas dan discharge pressure bisa jadi gagal di lapangan karena tidak mampu mengatasi NPSH (Net Positive Suction Head) yang rendah atau karena sealnya cepat aus akibat partikel abrasif.

Lebih dari itu, istilah teknis antara vendor dan pembeli sering kali tidak sinkron. Misalnya, “continuous duty” bisa diartikan berbeda: apakah 24/7 tanpa maintenance, atau hanya 8 jam/hari? Apakah “maximum pressure” merujuk pada working pressure atau rating burst? Perbedaan ini dapat menyesatkan, terutama jika data sheet tidak dilengkapi dengan penjelasan konteks penggunaan.

Dampak Proyek yang Terlambat Karena Data Sheet yang Tidak Lengkap

Ketidaklengkapan atau ambigu pada pump data sheet tidak hanya berdampak teknis — ini punya konsekuensi langsung terhadap jadwal proyek dan efisiensi biaya. Ketika dokumen masuk ke procurement tanpa klarifikasi menyeluruh, maka akan muncul satu per satu pertanyaan teknis lanjutan ke vendor: “Apa material impeller-nya?”, “Apakah seal compatible dengan fluida asam lemah?”, “Bagaimana dengan arah rotasi dan koneksi flange?”. Ini membuat proses inquiry berulang, memperlambat RFQ (Request for Quotation), dan berpotensi menunda pengiriman pompa.

Risiko lain justru muncul setelah kontrak ditandatangani. Bayangkan sebuah pompa sudah dalam proses fabrikasi, tiba-tiba diketahui bahwa fluida yang ditangani adalah heat transfer fluid dengan suhu 320°C — sementara material shaft seal hanya dirancang untuk 200°C. Akankah dilakukan redesign? Siapa yang menanggung biaya perubahan? Di sinilah letak potensi cost overrun dan schedule overrun.

Belum lagi jika pompa yang dipasang ternyata tidak mampu mencapai duty point yang dibutuhkan — flow tidak stabil saat viskositas berubah, atau pompa overheating karena kurang cairan pendingin untuk seal. Ini bukan sekadar kegagalan pompa; ini adalah kegagalan dalam proses spesifikasi, yang berujung pada gangguan produksi, penurunan OEE (Overall Equipment Effectiveness), dan pembengkakan total cost of ownership.

Mengapa Pump Data Sheet Adalah Dokumen Multi-Dimensi?

Banyak engineer masih mengira pump data sheet adalah dokumen teknis semata. Padahal, ini adalah integrasi dari empat domain: proses, mekanikal, fluida, dan komersial. Di satu sisi tercantum service duty dan flow rate; di sisi lain ada informasi motor, tipe drive, rating flange, dan bahkan ketentuan garansi. Lalu di tengahnya, ada bagian yang sering diabaikan: kondisi operasi aktual.

Sebagai contoh, “rated condition” bisa ditetapkan oleh vendor pada viskositas 50 cSt, sementara kondisi nyata di pabrik adalah 800 cSt. Jika tidak dibedakan dengan jelas, maka pompa akan dipilih berdasarkan performa di titik yang salah. Hal ini juga berlaku pada istilah “maximum pressure” — apakah itu tekanan kerja maksimum, atau tekanan burst dari casing? Tanpa konteks, data bisa menyesatkan.

Material pun harus dibaca secara kontekstual. Stainless steel 316 mungkin cukup untuk air laut, tapi tidak untuk asam format pada 80°C. Begitu juga seal — tipe single seal mungkin cukup untuk minyak pelumas, tapi tidak untuk cairan mudah menguap yang membutuhkan dual seal dengan flush plan API 682. Dan jangan lupakan instalasi: arah rotasi, koneksi listrik, ruang perawatan, dan clearance untuk coupling — semuanya memengaruhi kemudahan integrasi sistem.

Ketika data kosong atau diisi dengan asumsi (“to be confirmed”), itu bukan tanda minor. Justru itu adalah red flag potensial. Engineer harus menandai setiap blank field dan meminta konfirmasi sebelum approval, bukan setelah pompa tiba di lapangan.

Ceklist Praktis Sebelum Spesifikasi Pompa Viking Pump Dikunci

Untuk menghindari kesalahan teknis dan bisnis, berikut adalah pendekatan sistematis saat membaca pump data sheet — khususnya untuk aplikasi transfer liquid industri dengan pompa Viking:

• Jenis layanan dan karakteristik fluida: Apakah fluidanya minyak, resin, chemical, atau heat transfer fluid? Apa viskositas, densitas, titik didih, dan sifat korosifnya? Data ini menentukan tipe pompa untuk chemical transfer atau pompa untuk heat transfer fluid.
• Parameter operasi: Bukan hanya flow dan pressure, tapi juga duty point — apakah ini operasi kontinu, intermiten, atau variasi beban? Apakah ada fluktuasi viskositas yang memengaruhi performance curve?
• Kondisi suction: Apakah sumbernya dari tangki atas atau bawah tanah? Apakah ada risiko clogging atau vortex? Apakah NPSH tersedia cukup tinggi? Ini penting terutama untuk transport pump yang beroperasi dari kondisi suction terbatas.
• Material wetted parts: Periksa material casing, rotor, shaft, dan seal. Bandingkan dengan compatibility chart fluida. Jika fluidanya minyak panas, apakah packing-nya tahan suhu tinggi? Apakah ada risiko swelling pada elastomer?
• Konfigurasi sistem: Perhatikan arah rotasi, jenis motor (IEC atau NEMA), flange connection (DIN, ANSI, JIS), dan kebutuhan auxiliary (flush, cooling jacket). Apakah pompa akan diintegrasikan ke skid atau sistem existing?
• Poin yang belum terisi: Apakah ada field “to be confirmed”? Tandai dan minta vendor klarifikasi sebelum PO diterbitkan.

Pendekatan ini bukan hanya memastikan pompa bekerja sesuai harapan, tapi juga mengurangi kebutuhan retrofit, perubahan spesifikasi, atau klaim garansi dini akibat aplikasi yang tidak sesuai.

Bagaimana Tim Teknis Membantu Anda Mengevaluasi Spesifikasi Pompa Secara Komprehensif

Dalam evaluasi aplikasi, tim teknis biasanya mulai dari pertanyaan mendasar: “Apa yang dipompa, di kondisi bagaimana, dan seberapa kritis keandalannya?” Jawaban atas poin-poin ini menjadi dasar validasi pompa data sheet. Misalnya, jika fluidanya adalah adhesive panas dengan temperatur 180°C dan viskositas 5000 cSt, maka pompa gear dengan heating jacket dan dual seal pressurized menjadi pertimbangan utama.

Kami tidak hanya membantu memilih energy pump atau bulk liquid transfer pump berdasarkan kapasitas. Kami mengevaluasi kesesuaian material, tipe seal, drive mechanism, dan bahkan konfigurasi sistem instalasi — agar pompa tidak hanya bekerja, tapi juga tahan lama dan efisien.

Untuk proyek-proyek besar, kami juga menyediakan konsultasi technical-commercial: bagaimana memilih antara pompa gear standar vs close-coupled, atau antara electric motor vs hydraulic drive. Pendekatan ini membantu menyeimbangkan kebutuhan performa, biaya awal, dan total cost of ownership — sesuatu yang sering terlewat dalam proses procurement konvensional.

Insight dari Lapangan: Membaca Pump Data Sheet sebagai Dokumen Teknis-Komersial

Artikel ini direview oleh Adhi Pamungkas, Sales Engineer & Business Development di PT ZI-TECHASIA, dengan pengalaman lebih dari 8 tahun di sektor oil & gas, tender management, dan technical-commercial sales. Dalam proyek-proyek besar, ia kerap menemukan bahwa pump data sheet yang dikirim oleh vendor tampak lengkap secara angka, tapi ternyata memiliki gap kritis dalam spesifikasi seal atau material.

“Saya pernah menangani proyek refinery di Kalimantan,” kata Adhi. “Pompa untuk transfer residue oil disetujui berdasarkan flow dan pressure. Tapi saat delivery, diketahui seal-nya tipe single non-pressurized, padahal fluidanya mengandung sedikit uap dan harus dijaga agar tidak leak. Harus ada redesign dengan API 682 Plan 53B. Jadwal mundur dua minggu, dan biaya naik 15%. Padahal, jika saat baca data sheet sudah ditanya: ‘Apakah fluida volatile?’, risiko itu bisa dihindari.”

Pengalaman ini menggarisbawahi bahwa pump data sheet bukan hanya untuk teknis, tapi juga instrumen mitigasi risiko komersial. “Engineer harus membaca dokumen ini bukan sebagai pembeli, tapi sebagai operator yang bertanggung jawab atas keandalan sistem selama 10 tahun ke depan,” tambahnya.

Studi Kasus: Saat Data Aplikasi Belum Lengkap, Bagaimana Harus Bertindak?

Sebuah tim proyek dari pabrik petrokimia di Cilegon mengirimkan inquiry untuk pompa transfer chemical dengan viskositas tinggi. Data sheet yang diserahkan menyebutkan flow 20 m³/jam dan pressure 12 bar. Namun, tidak disebutkan temperatur operasi, keberadaan partikel abrasif, atau jenis material yang digunakan di sistem eksisting.

Setelah dilakukan review bersama tim aplikasi, kami mengajukan 7 poin klarifikasi: sifat korosi fluida, NPSH available, tipe connection (flange atau threaded), orientasi mounting, sumber daya listrik, dan siklus operasi. Hasilnya? Ternyata fluidanya mengandung sedikit asam organik dan beroperasi pada 90°C — artinya material casing harus upgrade dari cast iron ke SS316, dan seal harus tipe dual pressurized dengan barrier fluid.

Dengan kembali ke vendor dengan inquiry yang lebih presisi, hasil penawaran jauh lebih relevan. Tidak ada revisi teknis setelah PO, dan integrasi sistem berjalan lancar. Ini adalah contoh bagaimana membaca pump data sheet secara kritis bisa menghindari kesalahan dari hulu.

Tabel Evaluasi: Aspek Kritis yang Harus Diperiksa pada Pump Data Sheet

Pertanyaan Umum tentang Pump Data Sheet

Apa itu pump data sheet?
Pump data sheet adalah dokumen teknis yang berisi informasi detail tentang spesifikasi pompa, meliputi flow rate, pressure, fluida yang ditangani, material, seal, motor, dan kondisi operasi. Ini menjadi dasar komunikasi antara engineer, vendor, dan procurement dalam proses seleksi pompa.

Bagian apa yang paling penting saat membaca pump data sheet?
Yang paling krusial adalah karakter fluida, kondisi suction (NPSH), material wetted parts, tipe seal, dan duty point. Parameter ini sering menentukan keberhasilan operasi di lapangan meskipun tidak selalu ditonjolkan di awal dokumen.

Apa beda rated condition dan operating condition pada pompa?
Rated condition adalah titik desain maksimum yang digunakan vendor sebagai referensi performa. Sedangkan operating condition adalah kondisi nyata saat pompa bekerja. Pompa harus mampu beroperasi efisien di dalam range operasi, bukan hanya di titik rated.

Mengapa material dan seal wajib dicek di data sheet?
Karena kegagalan pompa paling sering terjadi pada seal dan material yang terpapar fluida. Jika tidak compatible, bisa terjadi kebocoran, kerusakan mekanis, atau kontaminasi produk — terutama kritis untuk aplikasi industri dengan fluida korosif atau bersuhu tinggi.

Kapan pump data sheet perlu direview bersama vendor atau konsultan teknik?
Segera setelah draft pertama diterima — bahkan sebelum inquiry dikirim. Juga saat ada perubahan proses, viskositas, atau fluida. Review bersama membantu menghindari asumsi dan memastikan spesifikasi sesuai kebutuhan aktual.

Memilih Pompa Bukan Soal Angka Saja, Tapi Pemahaman Aplikasi

Memilih Viking Pump bukan hanya soal membandingkan kapasitas atau tekanan. Ini adalah proses engineering yang harus dimulai dari pemahaman menyeluruh terhadap aplikasi: jenis fluida, kondisi operasi, tuntutan keandalan, dan konteks instalasi. Pump data sheet adalah alat utama untuk mencapai keputusan yang tepat — selama dibaca secara kritis dan komprehensif.

Jangan jadikan pump data sheet sebagai formalitas dokumen proyek. Gunakan sebagai alat untuk meminimalkan risiko, mengoptimalkan life cycle cost, dan memastikan pompa bekerja seperti yang diharapkan — hari ini dan 10 tahun ke depan.

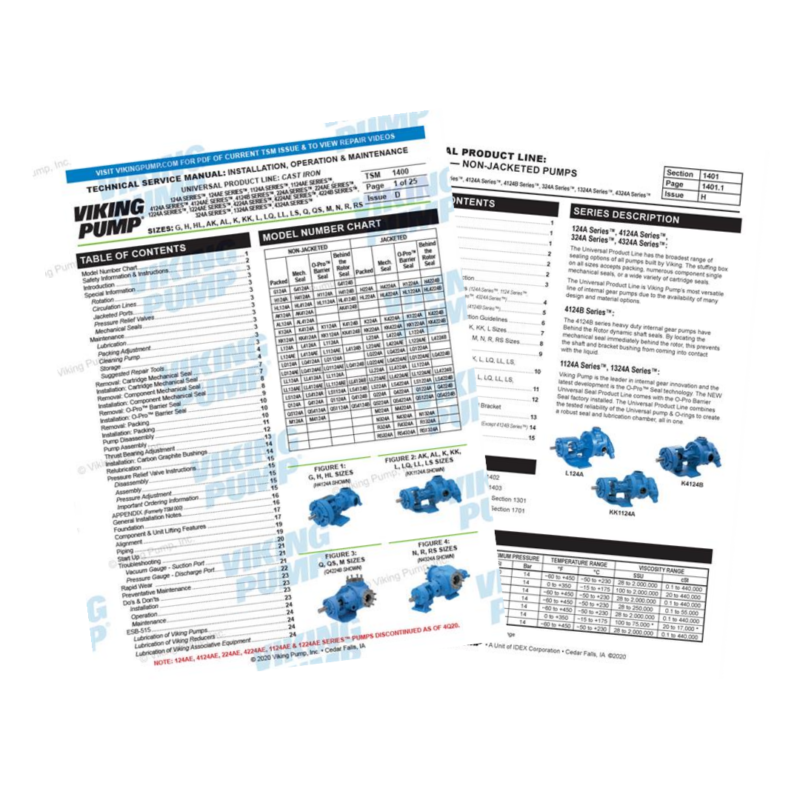

Unduh Katalog Viking Pump untuk melihat lengkap tipe pompa yang sesuai dengan aplikasi Anda. Atau hubungi kami untuk konsultasi teknis langsung dengan tim aplikasi yang memahami seluk-beluk transfer fluida industri.
