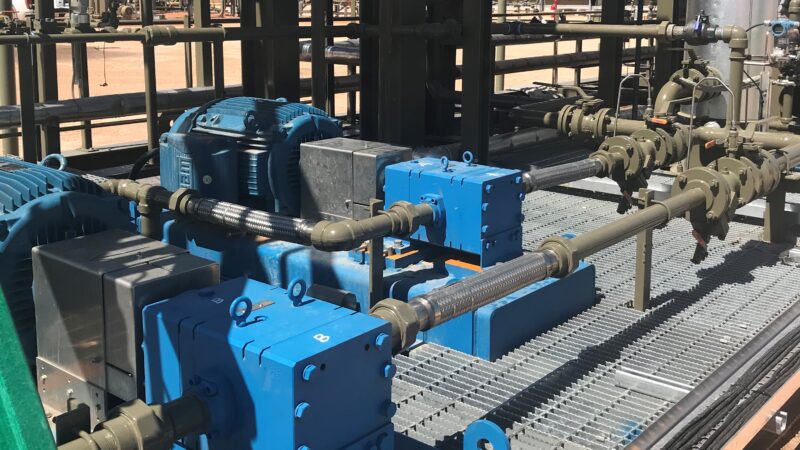

Kesalahan Desain Piping yang Memboroskan Energi Pompa

Desain piping pompa yang tidak optimal sering kali terlihat normal dalam gambar teknis, tetapi dalam realitas operasional, sistem justru mengonsumsi energi lebih tinggi dari perkiraan. Masalah utamanya bukan selalu pada kinerja pompa itu sendiri, melainkan pada resistansi hidraulik yang ditimbulkan oleh sistem perpipaan. Banyak engineer melewatkan faktor friksi aliran, restriction tak terduga, dan kondisi suction saat fase perencanaan — yang akhirnya membuat pompa bekerja lebih keras hanya untuk mencapai flow rate yang seharusnya mudah dicapai. Dalam konteks efisiensi energi, desain piping pompa menjadi elemen kritis yang tidak boleh diabaikan, terutama pada sistem transfer fluida industri seperti di pabrik kimia, kilang minyak, atau fasilitas bulk transfer.

Pipa Terlalu Sempit dan Penuh Belokan: Pompa Jadi “Angkat Beban”

Ketika jalur pipa terlalu panjang atau penuh elbow dan tee, setiap perubahan arah menyebabkan turbulensi dan pressure drop. Hal ini membuat pompa harus meningkatkan tekanan discharge untuk mempertahankan laju aliran. Kondisi ini sering ditemui pada instalasi transfer cairan viskositas tinggi seperti bahan kimia, cairan lengket, atau fuel dengan density tinggi. Di satu proyek transfer resin, kami menemukan pompa yang beroperasi di atas 85% dari kapasitas maksimalnya, bukan karena kebutuhan flow rate tinggi, tapi karena diameter pipa suction hanya 1 inci untuk aliran 12 m³/jam.

Suction piping yang terlalu sempit juga menekan NPSH (Net Positive Suction Head) yang tersedia, meningkatkan risiko cavitation. Bukan hanya boros energi, pompa juga mengalami vibrasi ekstrem dan keausan bearing premature. Sistem yang dirancang tanpa perhitungan pressure drop secara menyeluruh berpotensi menguras daya listrik lebih dari 30% dari kebutuhan sebenarnya. Padahal, untuk aplikasi seperti bulk liquid transfer atau unloading dari tanker, efisiensi aliran sangat menentukan waktu turnaround dan konsumsi energi harian.

Flow Tidak Sesuai Harapan Meski Pompa Sudah Terpilih Tepat

Salah satu ilusi paling berbahaya di lapangan: “Sudah pakai pompa gear berkualitas, flow harusnya stabil.” Padahal nyatanya, meskipun pompa sudah dirancang untuk cairan kental, flow aktual bisa jauh di bawah target karena restriction di sistem piping. Misalnya, filter strainer di inlet suction dipasang dengan mesh terlalu halus dan tidak sesuai dengan viskositas fluida. Akibatnya, aliran terhambat, pompa harus bekerja lebih lama untuk mentransfer volume yang sama, dan suhu cairan meningkat karena gesekan internal.

Kondisi ini diperburuk jika discharge line memiliki terlalu banyak valve control — gate valve, globe valve, atau ball valve — yang tidak diperhitungkan drop-nya secara akumulatif. Saat sistem beroperasi, flow meter menunjukkan 50% dari kapasitas pompa, padahal NPSHr (required) sudah dipenuhi. Di sini, yang gagal bukan pompa, tapi sistem piping yang tidak dioptimalkan. Banyak operator akhirnya menambah frequency inverter atau menaikkan RPM, padahal solusinya adalah memperbesar diameter pipa atau mengurangi fitting berpotensi turbulensi.

Flow Tersendat karena Inlet Terlalu Jauh atau Terlalu Rendah

Gagal sistem bukan selalu dari pompa. Sering kali, suction piping tidak memenuhi standar minimum: terlalu panjang, ada kantung udara, atau pemasangan elbow terlalu dekat dengan inlet pompa. Ini menyebabkan aliran fluida masuk ke pompa tidak laminar, memicu vortex dan entrainment gas. Terutama pada fluida seperti oli pelumas atau minyak kerja dengan kandungan air, kondisi ini mempercepat degradasi seal dan memperbesar risiko cavitation.

Discharge yang dipasang vertikal tanpa air release valve juga menyimpan udara terperangkap, menyebabkan water hammer dan pressure surge saat pompa start. Dalam sistem transfer fuel di terminal, kami pernah menemukan pompa yang harus restart 2–3 kali sebelum bisa mencapai flow stabil — bukan karena masalah pompa, tapi karena air release valve di high point pipa discharge tidak ada. Solusi perbaikan tidak perlu ganti pompa, cukup revisi layout minimalis dengan tambahan venting point.

Energi Terbuang karena Sistem Tidak Didesain sebagai Satu Paket

Desain piping pompa yang dibuat terpisah dari sistem pompa cenderung mengabaikan koherensi sistem secara keseluruhan. Pompa dan pipa seharusnya dirancang beriringan, bukan ditambahkan belakangan. Banyak proyek memilih pompa dulu lalu membuat rute pipa sesuai ruang yang tersedia. Akibatnya, jalur jadi meliuk dan fitting bertambah secara tidak perlu, meningkatkan friction loss secara signifikan.

Contoh umum: sistem transfer fluida dari tangki ke truk dilengkapi bend radius kecil dan valve bypass yang tidak dikunci, sehingga sebagian aliran kembali ke reservoir. Tidak terdeteksi oleh flow meter, karena hanya mengukur net flow, padahal pompa terus bekerja memompa ulang fluida yang sama. Ini adalah kasus nyata pemborosan energi — tanpa dampak langsung terlihat, tapi biaya listrik membengkak setiap bulan.

Dampak Operasional: Lebih dari Sekadar Tagihan Listrik

Ketidakoptimalan sistem piping tidak hanya terasa di meteran energi. Konsumsi energi yang lebih tinggi langsung membengkakkan biaya operasional. Pompa dengan daya 15 kW yang bekerja 20 jam/hari dengan efisiensi terbuang 25% berarti kehilangan 2,8 kWh per hari. Dalam setahun, itu setara 1.022 kWh, atau sekitar Rp1,3 juta (dengan tarif Rp1.300/kWh). Kalikan jumlah pompa di pabrik, maka pemborosan bisa mencapai puluhan juta per tahun — hanya karena pipa tidak direncanakan dengan benar.

Risiko cavitation juga meningkat jika suction tidak stabil. Pada pompa positive displacement, seperti gear pump Viking Pump, cavitation menyebabkan erosi pada rotor dan casing. Partikel logam masuk ke sistem, merusak seal dan meningkatkan kebocoran. Maintenance menjadi lebih sering — ganti seal, rotor, dan coupling — yang berdampak pada downtime produksi. Dalam industri dengan continuous process, satu jam downtime bisa berarti kehilangan target produksi ratusan liter produk.

Di beberapa kasus, perubahan sistem dilakukan setelah instalasi karena pompa tidak mencapai kinerja. Biaya modifikasi piping post-installation bisa 3–5 kali lebih mahal daripada desain ulang sejak awal. Belum termasuk pekerjaan fabrikasi ulang, penghentian proses sementara, dan penggantian pipa yang harus dibongkar. Ini adalah biaya tersembunyi yang sering tidak masuk dalam perencanaan anggaran.

Akar Masalah: Dari Diameter Pipa hingga Karakter Fluida

Friksi yang terjadi dalam pipa berbanding lurus dengan panjang, diameter, kekasaran permukaan, dan jumlah fitting. Diameter pipa terlalu kecil menjadi penyebab utama pressure drop tidak terduga. Standar teknis merekomendasikan kecepatan aliran maksimal 2 m/s untuk suction dan 4 m/s untuk discharge pada cairan biasa, namun pada fluida viskositas tinggi seperti minyak berat atau polymer, kecepatan harus lebih rendah untuk mencegah shear stress berlebih.

Penambahan fitting seperti elbow 90°, tee, reducer, dan valve juga menambah resistance hidraulik. Satu elbow 90° bisa setara dengan 1–3 meter panjang pipa lurus, tergantung ukuran dan jenis. Valve kontrol seperti globe valve memiliki pressure drop jauh lebih tinggi dibanding ball valve. Pemilihan sembarangan tanpa mempertimbangkan pressure drop kumulatif berdampak langsung pada beban kerja pompa.

Kondisi suction yang buruk sering diakibatkan oleh jarak vertical yang terlalu tinggi atau kavitas udara karena level tangki rendah. Pompa tidak bisa “menghisap” jika NPSHa (available) lebih kecil dari NPSHr (required), terutama pada fluida yang mudah menguap. Di fasilitas pemanas cairan, suhu mempengaruhi tensi uap — dan ini sering diabaikan dalam desain awal.

Terakhir, karakter fluida seperti viskositas, density, dan kandungan solid tidak cukup diintegrasikan dalam desain. Transfer cairan korosif atau fluida lengket membutuhkan strategi flow berbeda. Pompa gear seperti Viking Pump dirancang untuk fluida kental, tapi hanya efektif jika pipa tidak menekannya dengan resistance berlebih.

Langkah Cegah Sejak Awal: Checklist Evaluasi Piping

Sebelum sistem final, lakukan audit piping dengan langkah-langkah teknis berikut:

1. Review ulang layout jalur pipa — pastikan jalur sesingkat mungkin, hindari belokan tajam, dan letakkan pompa sedekat mungkin dengan sumber fluida.
2. Periksa semua restriction di suction dan discharge — termasuk strainer, filter, dan isolating valve. Pastikan strainer tidak terlalu halus dan mudah dibersihkan.
3. Hitung ulang diameter pipa berdasarkan viskositas dan kecepatan aliran. Gunakan kalkulasi Darcy-Weisbach atau Hazen-Williams jika diperlukan.
4. Evaluasi posisi valve dan fitting — jangan letakkan valve control terlalu dekat dengan inlet pompa. Beri jarak lurus minimal 5x diameter sebelum dan 3x diameter setelah pompa.
5. Libatkan engineer pompa sejak tahap desain — diskusi teknis awal sangat penting untuk menyelaraskan kebutuhan pompa dengan kondisi sistem.

Langkah-langkah ini bisa menghemat biaya jangka panjang dan menghindari kesalahan yang mahal di lapangan.

Pendekatan Tim Teknis: Dari Data ke Rekomendasi Sistem

Dalam evaluasi aplikasi, tim teknis kami tidak hanya melihat tipe pompa, tapi seluruh ekosistem perpipaan. Kami mulai dari data dasar: viskositas fluida, temperatur operasi, flow rate, required pressure, dan kondisi suction — apakah dari tangki terbuka, tekanan, atau vakum. Data ini menjadi dasar perhitungan NPSHa dan pressure drop sistem.

Selanjutnya, kami analisis layout piping dari gambar P&ID dan piping isometric. Apakah ada kantung udara? Apakah ada fitting yang bisa diganti untuk mengurangi pressure loss? Apakah strainer atau filter dipasang di lokasi yang memungkinkan maintenance rutin? Kami juga mengevaluasi material compatibility, terutama untuk fluida korosif atau abrasive.

Berdasarkan analisis ini, kami merekomendasikan tipe pompa Viking Pump yang sesuai, seperti external gear pump untuk transfer oli, atau sliding vane pump untuk bahan bakar dengan tekanan rendah. Rekomendasi tidak hanya teknis, tapi juga mempertimbangkan aspek total cost of ownership (TCO) — dari konsumsi energi, frekuensi maintenance, hingga downtime potensial.

Sebelum sistem final, kami juga menawarkan konsultasi technical-commercial: apakah modifikasi piping lebih hemat daripada upgrade pompa? Apakah pemilihan pompa lebih besar benar-benar menyelesaikan masalah, atau justru menambah beban energi?

Kontekstualisasi Desain dari Pengalaman Lapangan

Artikel ini ditinjau oleh **Adhi Pamungkas**, Sales Engineer & Business Development di PT ZI-TECHASIA dengan pengalaman lebih dari 8 tahun di sektor oil & gas, tender management, dan technical-commercial sales. Berdasarkan pengalamannya dalam pengembangan proposal dan manajemen akun strategis, ia menekankan bahwa 70% kasus “pompa gagal” sebenarnya berasal dari desain sistem yang kurang presisi.

“Banyak proyek fokus pada spesifikasi pompa — merk, kapasitas, pressure — tapi mengabaikan bagaimana sistem mendukungnya. Padahal, pompa adalah bagian dari sistem, bukan solusi mandiri. Dalam tender, kami sering melihat gambar piping tanpa detail pressure drop, tanpa perhitungan NPSH. Ini membuat proyek rentan terhadap pemborosan energi dan risiko operasional,” ujarnya.

Latar belakangnya di industrial valves dan metering pump package memberi wawasan mendalam tentang bagaimana interaksi antara pompa, valve, dan piping mempengaruhi kinerja keseluruhan. Ia menyarankan agar engineer selalu mulai dari kondisi nyata: level tangki, jarak, viskositas, dan kondisi lingkungan, sebelum memilih perangkat keras.

Saat Desain Awal Ternyata Tidak Bisa Diandalkan di Lapangan

Sebuah fasilitas blending kimia merancang sistem transfer cairan dengan flow rate 15 m³/jam. Desain pompa dan pipa sudah disetujui, dan pompa Viking Pump tipe gear dipasang. Namun saat commissioning, flow hanya mencapai 9 m³/jam, dan suhu fluida meningkat hingga 70°C — padahal diharapkan di bawah 50°C.

Kami diajak untuk evaluasi. Hasilnya: suction piping memiliki dua elbow 90° dalam jarak 50 cm dari inlet pompa, diameter pipa hanya 1,5 inci, dan strainer inlet dengan mesh 20 micron — terlalu halus untuk cairan dengan viskositas 800 cSt. Selain itu, discharge line memiliki gate valve yang tertutup 70%, memaksa pompa bekerja di titik operasi yang tidak efisien.

Solusi yang direkomendasikan: perbesar diameter pipa menjadi 2 inci, ubah strainer menjadi duplex dengan mesh 50 micron, dan relokasi elbow supaya lebih jauh dari pompa. Valve discharge dibuka penuh, dan kontrol flow dialihkan ke VFD. Setelah modifikasi, flow mencapai 14,5 m³/jam, suhu turun ke 52°C, dan daya listrik berkurang 22%.

Pelajaran: desain sistem harus diuji dalam konteks aktual. Flow rate dalam gambar tidak berguna jika piping memperlambat aliran.

Checklist Teknis: Waspadai Ini Sebelum Finalisasi Piping

Pertanyaan Umum tentang Desain Piping Pompa

Apa kesalahan desain piping pompa yang paling sering terjadi?
Kesalahan terbesar adalah pipa suction terlalu sempit atau terlalu panjang, disusul dengan terlalu banyak fitting dan valve yang tidak diperhitungkan pressure drop-nya. Banyak proyek juga gagal mempertimbangkan NPSHa, terutama pada aplikasi tanpa pompa in-line.

Bagaimana desain piping bisa membuat pompa boros energi?
Setiap restriction — dari pipa kecil, elbow, atau valve — menambah resistance sistem. Pompa harus bekerja lebih keras untuk mengatasi friksi ini, sehingga daya listrik meningkat meskipun flow belum mencapai target.

Mengapa kondisi suction penting dalam desain sistem pompa?
Suction menentukan ketersediaan NPSH. Jika NPSHa terlalu rendah, pompa akan kavitas. Ini menyebabkan damage internal, efisiensi turun, dan noise tinggi. Pada pompa gear, kondisi ini cepat merusak rotor dan casing.

Apa hubungan friction loss dengan desain piping pompa?
Friction loss adalah kehilangan energi karena gesekan fluida dengan dinding pipa dan fitting. Semakin panjang, sempit, atau berbelok pipa, semakin tinggi friction loss. Ini menyebabkan pressure drop dan menuntut pompa untuk meningkatkan head.

Kapan desain piping perlu direview ulang sebelum instalasi?
Review wajib dilakukan sebelum procurement dan fabrikasi pipa. Titik kritisnya adalah setelah ada data fluida dan kondisi proses (flow, temperature, pressure), serta sebelum P&ID disetujui. Revisi setelah instalasi jauh lebih mahal dan riskan.

Pentingnya Desain Sistem Terpadu untuk Efisiensi Jangka Panjang

Pemilihan pompa yang tepat, seperti seri Viking Pump, bukan hanya soal kapasitas dan merk. Keberhasilan sistem transfer tergantung pada integrasi pompa dengan desain piping pompa yang efisien. Faktor seperti viskositas, temperatur, pressure, suction condition, dan material compatibility harus menjadi dasar perancangan — bukan asumsi di lapangan.

Desain yang boros energi tidak hanya menaikkan biaya operasional, tapi juga memperpendek umur pompa dan meningkatkan risiko downtime. Solusi terbaik bukan selalu pompa lebih besar, tapi sistem yang lebih pintar.
